Hella KGaA Hueck & Co.

Bei dieser so genannten "Einser-Baureihe" handelt es sich um die erste aus dem Hause Hella, gebaut seit etwa 1961. Für den deutschen Markt besaßen sowohl die gelben als auch die blauen Leuchten einen mattierten Reflektor, jedoch für den Export (z.B. Schweden) wurden auch schon damals hochglänzende Spiegel ausgeliefert.

War zunächst generell diese Baureihe mit Normallicht-Glühlampen ausgestattet, wurden in den letzten Serien bereits Halogen-Glühlampen H1 verwendet. Diese unterschieden sich dann deutlich in der Verwendung von Facettenspiegeln sowie in der Zusatzbezeichnung "J" in der Typnummer (also anstelle beispielsweise KL 7 hieß es dann KLJ 7). Diese Unterscheidung wurde bis Anfang der 90er-Jahre übrigens bei Hella weiterverwendet!

Als Antrieb dienten während der gesamten Bauzeit ausschließlich die gekapselten Alu-Motoren, welche gegebenenfalls je nach Einsatzzweck (Funkanlage an Bord etc.) mit einem großen, außen am Motorgehäuse liegenden Entstörkondensator ausgestattet waren.

Diese Serie wurde bis ca. 1973 produziert und dann nach ca. einjähriger Parallelproduktion durch die so genannte "Zehner-Baureihe" (die legendäre Serie 73) komplett ersetzt.

220 bzw. 230 Volt-Leuchten sind weniger -bzw. gar nicht- für den Einsatz an Fahrzeugen gedacht, sondern eher konstruiert für den stationären Einsatz an Toren, Schrankenanlagen, Schaltschränken, Notausgängen, Alarmanlagen etc. Ausgelegt ist dieser Typ von Rundumleuchte für den Betrieb am 220-Volt-Netz (bzw. heute 230 Volt).

Im großen und ganzen handelt es sich immer um die selbe Konstruktion mittels meistens sehr lärmenden Zahnradmotor, feststehender 25 Watt Glühlampe und dem altbekannten Facettenreflektor.

Äußerlich wurden immer die gerade aktuellen Gehäuse der jeweiligen Einser-, Zehner-, Hunderter- oder Tausender-Baureihe benutzt, wobei es die KL der Hunderter-Reihe sowohl als 710 als auch als 700 gab.

zurück nach oben

	KL 1 6 Volt U50W Schneckenantrieb Doppelspiegel ~B1000 Baujahr 1959 Hierbei handelt es sich um eine der ganz wenigen, allerersten Rundumleuchten von Hella (Bezeichnung damals: Rundum-Kennscheinwerfer). Der Soppelspiegel ist leicht fecettiert und aus Kunststoff, eigentlich sehr ungewöhnlich für die damalige Zeit. Extreme Rarität! Das blaue Exemplar rechts gehört zur Sammlung von Michael Lass und ist auf www.blaulicht-sammler.de  bewundern. Hella Konzernarchiv
KL 6 12 Volt U45W  Alumotor Flächenspiegel ~B1002 Bauform A	KLJ 6 12 Volt H1 Alumotor Flächenspiegel ~B1023 Bauform A	KL 6 12 Volt U45W Alumotor Flächenspiegel ~B1003 Bauform A	KL 6 24 Volt U45W Alumotor Flächenspiegel ~B1003 Bauform A  -ganz alte Kat-Schutz Ausführung-	KL 6 24 Volt U45W Alumotor Flächenspiegel Bauform A  -allererste Exportversion-
	KL 7 12 Volt U45W Alumotor Flächenspiegel ~B1002 Bauform B1	KLJ 7 12 Volt H1 Alumotor Facettenreflektor Bauform B1	KL 7 220 V 230 Volt E14 25W Zahnradantrieb Flächenspiegel Bauform B1
	KL 8 12 Volt U45W Alumotor Flächenspiegel ~B1001 Bauform B2	KL 8/3 12 Volt U45W Alumotor Flächenspiegel ~B1004 Bauform B2	KLJ 8 12 Volt H1 Alumotor Facettenreflektor ~B1015 Bauform B2

zurück nach oben

Die Zehner-Baureihe wurde bereits ca. Ende 1971 von Hella dem Markt vorgestellt. Dabei handelte es sich damals ausschließlich um die Typen 60 und 70, als große DIN-Form-B2-Variante blieb die KL 8 in Produktion. Erst kurze Zeit später wurde mit der KL 80 wohl einer der populärsten Lampentypen überhaupt geschaffen, immerhin wurde dieser noch bis zum Erscheinen der Tausender-Baureihe parallel zur Hunderter-Baureihe weiterproduziert.

Die ersten Vertreter der 60 und 70 kamen sowohl in der Version KLJ (ausschließlich blau) als auch der KL (nur gelb) auf den Markt. Beide Typen besaßen die in der Mitte feststehende Glühlampe (U45W bei KL und Halogen H1 bei KLJ) mit auf einem Drehteller befestigten, umlaufenden flächigen Spiegel (nur blau) oder Facettenreflektor (nur gelb). Angetrieben wurden diese zunächst auch noch durch den bekannten, gekapselten Alumotor.

Mit Einführung der Serie 73 im Jahr 1973 wurde dann der inzwischen berühmte Parabolspiegel der Öffentlichkeit präsentiert. Die Glühlampe sitzt hier waagerecht in der Mitte des Spiegels (mattiert bei gelb, hochglänzend bei blau) und dreht sich mit dem Reflektor mit. Die Lichtausbeute ist meines Erachtens bis heute bei diesem Hella-System unschlagbar hoch und damit allen anderen Herstellern deutlich überlegen.

Wurde die gesetzlich geforderte, unterschiedliche Lichtverteilung bei blauen und gelben Rundumleuchten zunächst durch die Mattierung des bei gelben Lampen verwendeten Parabol-Reflektors erreicht so, entschied man sich ca. 1980, diesen Effekt durch die inzwischen bekannte Hella-Optik in den gelben Lichthauben zu erreichen und somit sowohl in blauen als auch in den gelben Leuchten den hochglänzenden Spiegel zu verwenden. Kure Zeit später (etwa 1982/ 83) wurde eine Modellpflege betrieben, die vormals grau lackierten Sockel erhielten die Farbe der Lichthaube, weiterhin erfuhr der Sockel der KL 60 eine leichte Änderung: die Trichterform wurde ersetzt durch eine zylindrische Form.

Die Lichthauben der "kleinen" Bauform (A und B1) waren sowohl bei der Einser- als auch bei der Zehner-Baureihe identisch, dieses sollte sich jedoch bei der Hunderter-Baureihe aus nicht nachvollziehbaren Gründen ändern.

Mit Einführung der Serie 73 wurden die Alumotoren erst durch den "offenen" Zahnradantrieb ersetzt und dann ungefähr 1979 durch den bis heute gebräuchlichen Doppelriemenantrieb abgelöst, zunächst in der Version mit an der Grundplatte verschraubtem Motorgehäuse, später dann mit Klemmbügel. Einige wenige, allerletzte Versionen für VW der KLJ 70 bekamen sogar das moderne "Innenleben" aus Kunststoff der Hunderter-Serie.

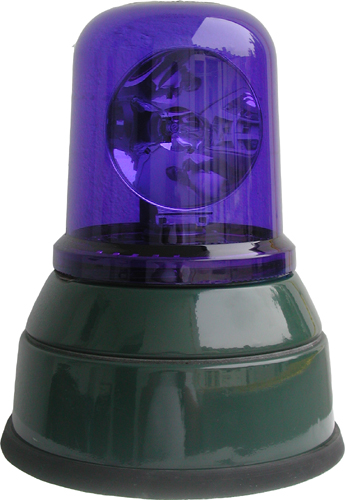

Die KLJ 80, die bis zur Ablösung durch die KL 8000 auf dem Markt blieb, erhielt selbstverständlich im laufe der Produktion auch die Motor-Spiegel-Einheit aus Kunststoff.

Diese Baureihe befindet sich nahezu vollständig (!) in der Sammlung von Michal Lass, alles nachzuschauen auf dessen Website www.blaulicht-sammler.de unter der Rubrik "Hella".

zurück nach oben

KLJ 60 12 Volt H1 Alumotor Flächenspiegel 2RL 002 466-01 ~B1041 Bauform A -mit Chromblende!-	KLJ 70 12 Volt H1 Zahnradantrieb Flächenspiegel 2RL 002 470-01 ~B1039 Bauform B1	KLJ 80 12 Volt H1 Alumotor Flächenspiegel 2RL 002 678-01 ~B1044 Bauform B2	KL 60 12 Volt U45W Zahnradantrieb Facettenreflektor 2RL 002 465-01 ~B1032 Bauform A	KL 70 12 Volt U45W Zahnradantrieb Facettenreflektor 2RL 002 464-01 ~B1032 Bauform B1	KL 80 12 Volt U45W Zahnradantrieb Facettenreflektor 2RL 002 677-01 Bauform B2
KLJ 60 24 Volt H1 Doppelriemen Parabolspiegel 2RL 003 134-01 ~K8605 Bauform A	KLJ 70 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-08 ~K8605 Bauform B1	KLJ 80 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 129-00 ~K8603 Bauform B2	KLJ 60 12 Volt H1 Zahnradantrieb Facettenreflektor 2RL 002 467-01 ~B1032 Bauform A	KLJ 70 12 Volt H1 Zahnradantrieb Facettenreflektor 2RL 002 471-01 ~B1032 Bauform B1	KLJ 80 12 Volt H1 Zahnradantrieb Facettenreflektor ~B1045 Bauform B2
KL 60 12 Volt U45W Doppelriemen Flächenreflektor 2RL 002 468-01 Bauform B1 italienische Ausführung (Südtirol) mit 90 U/ min	KL 70 12 Volt U45W Doppelriemen Flächenreflektor 2RL 002 466-01 Bauform B1 italienische Ausführung (Südtirol) mit 90 U/ min	KLJ 80 12 Volt H1 Zahnradantrieb Parabolspiegel 2RL 003 129-00 ~K8603 Bauform B2 -letzte Bauform-	KLJ 60 24 Volt H1 Doppelriemen Parabolspiegel 2 RL 003 134-11 ~K8606 Bauform A	KLJ 70 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-00 ~K8606 Bauform B1	KLJ 80 24 Volt H1 Zahnradantrieb Parabolspiegel 2RL 003 129-11 ~K8604 Bauform B2

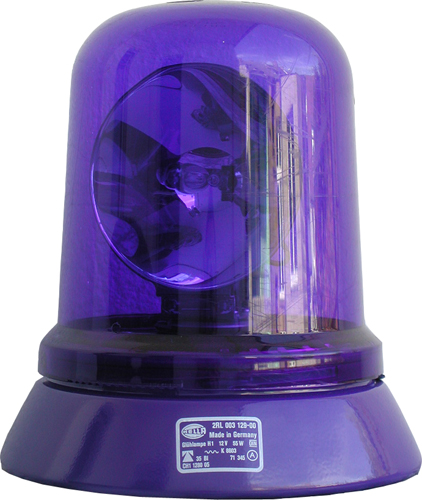

KLJ 80 12 Volt H1 Doppelriemenantrieb Parabolspiegel 2RL 003 129-02 ~K8603 Bauform B2 mit speziellem VW-Sockel Baujahr ca. 1985	KLJ 60 VW-Ersatzteil 12 Volt H1 Zahnradantrieb Parabolspiegel 2RL 003 134-02 VAG-Nr. 131941 083 D ~K8605 Bauform A -Ausführung mit zwei Typenschildern!-	KLJ 60 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 134-05 ~K8605 Bauform A -Sonderausführung-	KLJ 60 24 Volt H1 Doppelriemen Parabolspiegel 2RL 003 134-11 ~K8613 Bauform A	KLJ 70 12 Volt H1 Doppelriemen Parabolspiegel 2 RL 003 130-00 ~K8613 Bauform B1	KLJ 80 24 Volt H1 Doppelriemen Parabolspiegel 2 RL 003 129-11 ~K8617 Bauform B2
KLJ 60 12 Volt H1 Doppelriemen Facettenreflektor 2RL 003 134-50 T.P.S.F.L71 Bauform A -für den französischen oder niederländischen Markt, keine deutsche Zulassung-	KLJ 60 12 Volt H1 Zahnradantrieb Flächenspiegel 2RL 002 466-01 ~B1041 Bauform A	KLJ 70 12 Volt H1 Zahnradantrieb Flächenspiegel 2RL 002 470-01 ~B1039 Bauform B1 -mit Chromblende-	KLJ 60 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 134-01 ~K8613 Bauform A	KLJ 70 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-00 ~K8613 Bauform B1	KLJ 80 24 Volt H1 Doppelriemen Parabolspiegel 2RL 003 129-11 ~K8617 A1-E1-00407 Bauform B2 -neue Motorform-
KLJ 60 Bundeswehr 24 Volt H1 Doppelriemen Parabolspiegel 2RL 003 134-14 ~K8613 Bauform A Sonderausführung Bundeswehr	KL 60 12 Volt U45W Doppelriemen Facettenreflektor 2RL 002 465-01 ~B1033 Bauform A	KL 70 12 Volt U45W Doppelriemen Facettenreflektor ~B1033 Bauform B1	KLJ 70 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-12 ~K8613 Bauform B1 -neue Motorform, Sonderserie für VW-	KLJ 70 M 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-12 ~K8613 Bauform B1 -mit 3-fach Magnet-	KLJ 70 M 12 Volt H1 Doppelriemen Parabolspiegel 2RL 003 130-00 ~K8613 Bauform B1
KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1 -allererste Version mit alter Motorform-	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1
KL 60 12 Volt U45W Doppelriemen Facettenreflektor 2RL 002 465-17 Bauform A zitronengelbe Ausführung für Italien Hella Konzernarchiv	KLJ 80 Prototyp 12 Volt H1 Schneckenantrieb Flächenspiegel Prototyp, der nie in Serie gebaut wurde Hella Konzernarchiv	KL 70 12 Volt 35 Watt Zahnradantrieb Facettenspiegel Bauform B1 Eine von der schweizerischen Firma RUKO relabelte KL 70 mit ungewöhnlicher 35 Watt Glühlampe. Einsatz als Kennzeichnung für Notausgänge	KL 70 220 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KLJ 70 Prototyp 12 Volt H1 Schneckenantrieb Facettenspiegel Prototyp mit Kunststoffsockel, der nie in Serie gebaut wurde Hella Konzernarchiv

zurück nach oben

Die Hunderter-Baureihe, von Hella vorgestellt im Jahre 1986, besticht sofort durch mehrere, teilweise überhaupt nicht nachvollziehbare Kuriositäten. Drei davon sind meiner Meinung nach als echter Fehlschlag zu werten, obwohl dies wahrscheinlich den Verkaufszahlen keinen Abbruch tat. Als erstes wurde die bewährte Schraubbefestigung der Motor-Spiegel-Einheit durch eine Rastbefestigung ersetzt. Vielleicht gut gedacht, aber wer schon mal so einen Motor ausgebaut hat, wird sicherlich bezeugen können, das dabei leicht mehr als eine der Rasten abbrechen kann. Weiterhin kurios und für eine Ersatzteilhaltung relativ teuer war die Tatsache, dass es ab sofort nur noch Motor und Spiegel als Einheit gab und nicht mehr -wie bei den Vorgängern- Reflektor, Schleifkohle, Motor usw. Der dritte Punkt war, dass es plötzlich für die Form B1 und A unterschiedliche Hauben gab. Da verwunderte es mich nicht, dass man aufgrund der komplizierten und aufwändigen Ersatzteilhaltung lieber zu Konkurrenzprodukten griff...

Vielleicht waren die Rückmeldungen zu den obigen Punkten doch so enorm, denn ungefähr im Jahre 1989 traten erste Änderungen auf: der Motor wurde wieder (mit den alten Maßen!) verschraubt und nicht eingerastet. Zeitgleich wurde der eigentliche Antriebsmotor ebenfalls an die Grundplatte angeschraubt, so dass bei Spiegeldefekt der alte Motor weiterverwendet werden konnte, die Motor-Spiegel-Einheit bestand also seitdem wieder aus zwei Ersatzteilen. Zeitgleich wurde ein weiterer Typ ins das Programm mit aufgenommen, die KL 710. Diese war ausgestattet mit der gleichen Haube wie die KL 600, war also die schlanke Version der recht bullig aussehenden KL700. Somit konnten für beide Bauformen die gleichen Hauben verwendet werden. Eine weitere Veränderung wurde am Sockel der 600 vorgenommen, diese erhielt im Übergang von Stutzen zu Sockel Verstärkungsrippen, sicherlich die Folge von zerbrochenen Gehäusen an dieser etwas filigranen Stelle.

Die Hunderter-Baureihe wurde danach quasi unverändert produziert, bis die neue Tausender-Baureihe im Jahr 2000 die Nachfolge übernahm.

Die Ausnahme bildete hiervon die KL 800. In der Urversion eine wahrlich gigantisch Leuchte, bei der "erst das Licht anging und sie sich dann langsam anfing zu drehen". Grund dafür war der immense Reflektor dieser Rundumleuchte, der durch seine Maße auch ein entsprechendes Gewicht an den Tag legte, welches die beiden Doppelriemen erstmal antreiben mussten. Interessanterweise wurde bei dieser Leuchte noch das alte Motorchassis aus Metall verwendet, wahrscheinlich, weil sie schon in den letzten Serien der Zehner-Baureihe auf den Markt gebracht wurde. Übrigens ist die KL 800 die einzige Hella-Kennleuchte gewesen, auf der das Hella-Logo jemals auf der Haube aufgedruckt war.

Wohl aus Kostengründen angetrieben, wurde die KL 800 denn auch 1989 umkonstruiert, sie erhielt das Innenleben der KLJ 80 und eine merklich verkürzte Haube. Um das manchmal vorherrschende Hella-Wirr-Warr zu vervollständigen, behielten jedoch alte und neue Version der Leuchte gleiche Bestellnummern, ebenso die Ersatzteile. Somit war es dann faktisch unmöglich, eine alte Version der KL 800 mit einer Austauschhaube auszurüsten (diese war viel zu niedrig), es musste dann auch sofort das gesamte Innenleben getauscht werden.

Seit dieser Baureihe ist das "J" als Kennzeichnung für Halogen-Kennleuchten endgültig entfallen, wohl deshalb, weil (für den deutschen Markt) nur noch Halogen-Ausführungen angeboten werden.

zurück nach oben

KL 600 12 Volt H1 Rastmotor Doppelriemen Parabolspiegel 2RL 004 957-10 ~K8651 A-E2-0088072 Bauform A -alte Bauform-	KL 600 12 Volt H1 Rastmotor Doppelriemen Parabolspiegel 2RL 004 957-00 ~K8649 Bauform A -alte Bauform-	KL 600 12 Volt H1 Schraubmotor Doppelriemen Parabolspiegel 2RL 004 957-10 ~K8651 A-E2-0088072 Bauform A -neue Bauform-	KL 710 24 Volt H1 Schraubmotor Doppelriemen Parabolspiegel 2RL 006 295-11 ~K8651 A-E4-006506 Bauform B1	KL 710 12 Volt H1 Schraubmotor Doppelriemen Parabolspiegel 2RL 006 295-00 ~K8649 A-E4-006506 Bauform B1	KL 710 230 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1
KL 700 12 Volt H1 Rastmotor Doppelriemen Parabolspiegel 2RL 004 958-11 ~K8652 Bauform B1 -allererste Serie!-	KL 700 12 Volt H1 Rastmotor Doppelriemen Parabolspiegel 2RL 004 958-10 ~K8652 A-E2-0088072 Bauform B1	KL 700 12 Volt H1 Schraubmotor Doppelriemen Parabolspiegel 2RL 004 958-10 ~K8652 A-E2-0088072 Bauform B1	KL 700 12 Volt H1 Schraubmotor Doppelriemen Parabolspiegel 2RL 004 958-00 ~K8650 A-E2-0088072 Bauform B1	KL 700 24 Volt P25-1 21 Watt Schraubmotor Doppelriemen Flächenspiegel 2RL 005 178-01 Bauform B1 französische T.P.F.S.L.-Zulassung	KL 700 Aufnahme der links abgebildeten Leuchte ohne Haube. Das Innenleben entspricht auch dem der ganz links stehenden KL 600-INDUSTRIE- Diese Leuchte besitzt nur eine französische T.P.F.S.L.-Zulassung für den Straßenverkehr!

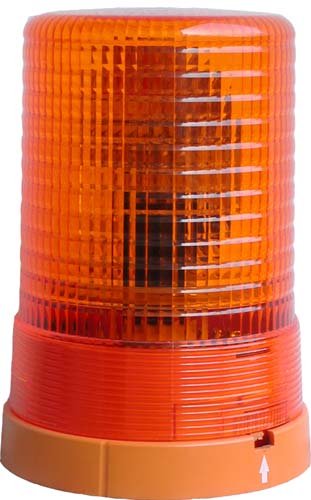

KL 700 M 12 Volt H1 Klemmbefestigung Schraubmotor Doppelriemen Parabolspiegel 2RL 004 958-00 ~K8650 A-E2-0088072 Bauform B1	KL 710 230 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 700 230 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1	KL 800 24 Volt H1 Doppelriemen Parabolspiegel 2RL 004 102-01 ~K8624 Bauform B2 -alte Ausführung mit Stativbefestigung-	KL 800 12 Volt H1 Doppelriemen Parabolspiegel 2RL 004 102-01 ~K8624 Bauform B2 -alte Ausführung-	KL 800 24 Volt H1 Doppelriemen Parabolspiegel Bauform B2 -neue Ausführung-
	KL 700 Prototyp 12 Volt H1 Schneckenantrieb Facettenspiegel Prototyp mit ganz anderer Haube, der nie in Serie gebaut wurde Hella Konzernarchiv	KL 610 12 Volt H1 Rastmotor Doppelriemen Parabolspiegel 2RL 005 446-00 französische T.P.F.S.L.-Zulassung Einlochbefestigung mit M10-Hohlschraube	KL 600 -INDUSTRIE- 80 Volt P25-1 21 Watt Rastmotor Doppelriemen Flächenspiegel Bauform A

zurück nach oben

Diese Tausender-Baureihe wurde als Ablösung der Hunderter-Baureihe im Jahr 2000 auf den Markt gebracht. Auffallend war zunächst das äußerlich ansprechende, überarbeitete Design, die Leuchten wurden deutlich kompakter und die Haubendurchmesser dem Spiegel angepasst.

Im inneren drehen sich ausschließlich Duo-Spannungs-Motoren, das heißt, diese Leuchten können sowohl für 12 als auch für 24 Volt verwendet werden. Der Wechsel geschieht einfach durch Austausch der Halogen-H1-Glühlampe, der Motor passt sich den veränderten Bedingungen automatisch an. Warum dann allerdings nicht auch der Typenaufdruck auf dem Gehäuse als Kombination ausgeführt ist, bleibt den Konstrukteuren überlassen. So gibt es jeweils zwei verschiedene Versionen der Leuchte, einmal mit 12- und einmal mit 24-Volt-Aufdruck, obwohl es sich um die identische Leuchte handelt.

Was weiterhin wieder verwirrt, ist die Tatsache, dass Hella nur teilweise die seit den 60er-Jahren verfolgte Typennummerierung übernimmt. Aus der KL 6/ KL 60/ KL 600 wurde nicht schlussfolgernd die KL 6000 sondern die KL 7000 R. In der Version als Festmontage heißt sie dann KL 7000 F. Konsequent weitergeführt wurde die Bezeichnung also streng genommen lediglich bei den B-Bauformen nach DIN.

Neu in der Tausender-Baureihe ist eine flx-Version, hier handelt es sich jedoch "nur" um eine KL 7000 F mit untergebautem, flexiblem Sockel.

Selbstverständlich verfolgt Hella auch bei diesen Typen das bewährte Konzept des Parabolspiegels.

zurück nach oben

KL 7000 R 12/ 24 Volt duo H1 Doppelriemen Parabolspiegel 2RL 008 060-10 A-E1-001241 Bauform A	KL 7000 F 12/ 24 Volt duo H1 Doppelriemen Parabolspiegel 2RL 008 061-11 A-E1-001241 Bauform B1	KL 7000 M 12/ 24 Volt duo H1 Doppelriemen Parabolspiegel 2RL 008 062-11 A-E1-001241 Bauform B1	KL 8000 F 12/ 24 Volt duo H1 Doppelriemen Parabolspiegel 2RL 008 065-11 A-E1-001243 Bauform B2	KL 7000 230 V 230 Volt E14 25W Zahnradantrieb Facettenreflektor Bauform B1
		KL 7000 F (?) 12/ 24 Volt duo H1 Doppelriemen Parabolspiegel 2RL 008 727 A-E1-001414 Bauform B1 Bislang unbekannte Leuchte mit mattem Reflektor und mit der Haube der Hella KL junior Baureihe

zurück nach oben

Die Leuchten dieser Rota-Serie sind 1993 auf den Markt gekommen. War es zuerst ausschließlich die gelbe Rotafix als Steckversion der DIN-Bauform A/ flx, so kamen nach und nach auch die B1-Version Rotafix und als Magnetversion die Rotafix-M in den Farben blau und gelb auf den Markt.

Unschlagbarer Vorteil und Novum war der gummielastische Sockel, der selbst große Knickungen und Schläge wegstecken konnte, ohne dass die Leuchte zerbrach. Die neue parabelförmige Haube begünstigte natürlich zusätzlich ein abgleiten von Gegenständen, ohne dass diese die Rundumleuchte zerstören konnten. Ungewohnt für eine Hella-Leuchte war die Verwendung der Haubenoptik auch in der Farbe blau. Die Magnetversion hat sich nicht erst seit der TV-Serie "Cobra 11" zum echten Dauerbrenner entwickelt, sie ist handlich und kann auch beim fahrenden PKW recht leicht auf das Dach gesetzt werden.

Neu für Hella war der Antrieb: in Leuchten dieses Typs arbeitete ein Schneckenmotor, welcher ausgesprochen lautstark zu Werke ging und geht. Dass man Schneckenantriebe auch besser bauen kann, zeigt die Konkurrenz von z.B. AEB oder Sirena. Es gibt jedoch eine Duo-Spannungsversion der Rotafix, welche mit einem Doppelriemenantrieb arbeitet.

Keine Experimente wagte man bei der Optik der Rotaflex und Rotafix. Hier vertraute man auf das lichtstarke Parabolreflektorsystem. Jedoch wurde die Reflektorform im Laufe der Zeit etwas verändert, dieses ist in Wort und Bild nachzuschauen auf der Technikseite.

zurück nach oben

zurück nach oben

zurück nach oben

LWA-X 230/ 12 Volt Einzelblitz 2XW 003623-001	KLX 12 Volt Einzelblitz 2RL 004 218-01 A-E2-0087383 Bauform B1 -erste Blitzleuchte von Hella!-	KLX 12 Volt Einzelblitz 2RL 004 218-00 A-E2-0087093 Bauform B1 -erste Blitzleuchte von Hella!-	KLX 12 Volt Einzelblitz 2RL 004 218-00 A-E2-0087093 Bauform B1 -erste Blitzleuchte von Hella!- -mit Dachschrägengummi-
KLX 7017 12 Volt Doppelblitz 2RL 007 017-011 ~K18651 A-E4-006510 Bauform B1	KLX 7017 12 Volt Doppelblitz 2RL 007 017-011 ~K18651 A-E4-006510 Bauform A	KLX 7017 12 Volt Doppelblitz 2RL 007 017-001 ~K18652 A-E4-006510 Bauform A	KLX 7017 12 Volt Doppelblitz 2RL 007 017-001 ~K18652 A-E4-006510 Bauform B1
KLX Kojak 12 Volt Magnet Einzelblitz Leuchte 2RL 005 648-00 Steuergerät 8ES 857 934-00 A-E4-006505 Superhelle 15 Ws Leistung! Mit Magnetsockel bis 250 km/ h für Fahrzeuge der Zivilpolizei etc., das Steuerteil ist abgesetzt und nicht in der Leuchte enthalten. -Bild 1-	KLX Kojak 12 Volt Magnet Einzelblitz Leuchte 2RL 005 648-00 Steuergerät 8ES 857 934-00 A-E4-006505 Superhelle 15 Ws Leistung! -Bild 2-	KLX Kojak 12 Volt Magnet Einzelblitz Leuchte 2RL 005 648-00 Steuergerät 8ES 857 934-00 A-E4-006505 Superhelle 15 Ws Leistung! -Bild 4 mit Abdeckhaube-	KLX Kojak 12 Volt Magnet Einzelblitz Leuchte 2RL 005 648-00 Steuergerät 8ES 857 934-00 A-E4-006505 Superhelle 15 Ws Leistung! -Bild 4 mit Steuergerät-
	KLX 7017 12 Volt Doppelblitz 2RL 007 017-001 ~K18652 B1-E4-006510 Bauform B1 allerneueste Ausführung mit EMV-Prüfung und komplett veränderter Biltzelektronik

zurück nach oben

Eine Übersicht verschiedener passender Bedienteile für die gezeigten Sondersignalanlagen ist auf der Extra-Seite Bedienteile zu finden.
