Pintsch-Bamag, Dinslaken

BT-2
Bedienteil für analoge Sondersignalanlagen, hier zur Bedienung der Funktionen Testton, Funkaufschaltung, Sprachdurchsage, Anschlussmöglichkeit für Funkgerät Fug 7b oder Fug 8b usw.

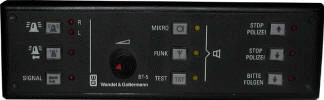

BT-5
Bedienteil für die digitale Sondersignalanlage TOP-1 von Wandel & Goltermann bzw. Pintsch-Bamag (eine Originalanlage ist bei Michael Lass zu bewundern), mit drei Anhaltesignalgebern.
Mit Nachtdesign und Schaltmöglichkeit für die drei Anhaltedisplays, Testton, Funkaufschaltung, Sprachdurchsage (Mikrofon) und natürlich für Kennleuchten und Tonfolge, inklusive der Kennleuchtenkontrolle.
Anschlussmöglichkeit für Funkgerät Fug 7b oder FuG 8b usw.

K-BT 110
Bedienteil für analoge Sondersignalanlagen wie TOP, TOPas, WA-3, RTK 3-SL, RTK 4-SL, RTK 5-SL usw. mit drei Anhaltesignalgebern.
Mit Nachtdesign und Schaltmöglichkeit für Stadt/ Land-Umschaltung, Anhaltedisplays, Testton, Funkaufschaltung, Sprachdurchsage und Kontrollleuchten für ein angeschlossenes Funkgerät Fug 7b oder FuG 8b usw.

BT NRW
Bedienteil für analoge Sondersignalanlage Typ TOPas Ausführung NRW.

Mit Nachtdesign und Schaltmöglichkeit für die beiden Anhaltedisplays und das Sondersignal.

Der offene Schacht dient im eingebauten Zustand für den Leser des Funk-Kodiersteckers für das FMS.

K-SM 10 US
Warn- und Kommandoanlage in Kompaktform

Funktionen: Blaulicht, Durchsagen über Mikrofon, Anschluss von Kassettenrecordern oder CD-Playern, Funkaufschaltung.

Diese kompakte Anlage ist Bedienteil, Verstärker und Signalgenerator in einem und kann mit beliebigen Signalgebern (Einzelkennleuchten mit Lautsprecher, Lichtbalken etc.) verwendet werden.

Diese US-Version beinhaltet die Warnsignale Wail, Yelp, Hi-Lo und Airhorn.

SE-4
Bedienteil für analoge Sondersignalanlagen wie TOP-4, RTK 4-SL, RTK 5-SL mit drei Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal, Anhaltedisplays, Testton, Funkaufschaltung, Sprachdurchsage, Anschlussmöglichkeit für Funkgerät Fug 7b oder Fug 8b usw.

zurück nach oben

Hella KG Hueck & Co.

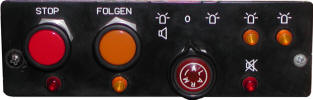

Bedienteil für analoge Sondersignalanlagen wie RTK 4-SL, RTK 5-SL mit zwei Anhaltesignalgebern und Lautsprecherkontrolle in der Version Baden-Württemberg.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal. Bei dieser Version entfällt die so genannte Stadt-Land-Umschaltung des Warnsignals sowie der Durchsage.


Bedienteil für analoge Sondersignalanlagen wie RTK 4-SL, RTK 5-SL mit zwei Anhaltesignalgebern, zusätzlicher Steck-Kennleuchte und Lautsprecherkontrolle in der Version Baden-Württemberg für VW-Busse.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal. Bei dieser Version entfällt die so genannte Stadt-Land-Umschaltung des Warnsignals sowie der Durchsage.


Bedienteil für analoge Sondersignalanlagen wie TOP-4, RTK 4-SL, RTK 5-SL mit zwei Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal, Anhaltedisplays, Testton, Funkaufschaltung, Sprachdurchsage, Anschlussmöglichkeit für Funkgerät Fug 7b oder Fug 8b usw. Bei dieser Version ist die Möglichkeit der so genannten Stadt-Land-Umschaltung des Warnsignals sowie der Durchsage gegeben (grüner Zugschalter SL).

Bedienteil für analoge Sondersignalanlagen wie TOP-4, RTK 4-SL, RTK 5-SL mit zwei Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal. Bei dieser Version entfällt die so genannte Stadt-Land-Umschaltung des Warnsignals sowie der Durchsage. Dafür gibt es einen Drehregler für die Lautstärkeregelung des 2m-band-Funkverkehrs.

-Frontalaufnahme-


-von oben mit Anschlussschema und S/W-Version-

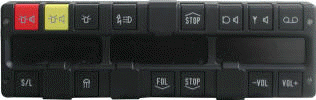

Bedienteil für die digitale Ansteuerung der RTK 6-SL. Diese Warnanlage kann wegen des verwendeten BUS-Systems für die Steuerung ausschließlich mit diesem Bedienteil verwendet werden, was viele Nutzer vor der Beschaffung der Anlage (verständlicherweise) abschreckt, da keinerlei vorhandene oder fahrzeugspezifische Schalter verwendet werden können.

Allerdings ist die Software intelligent programmiert, so dass nachträglich eingebaute Komponenten (z.B. Frontblitzmodul) durch das BT erkannt werden und sofort einsatzbereit sind.


Quelle: Jens Meyer

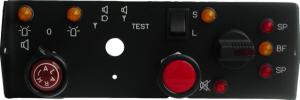

Bedienteil für analoge Sondersignalanlagen wie TOP-4, RTK 4-SL, RTK 5-SL mit drei Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal, Anhaltedisplays, Testton, Funkaufschaltung, Sprachdurchsage, Anschlussmöglichkeit für Funkgerät Fug 7b oder Fug 8b usw. Bei dieser Version ist die Möglichkeit der so genannten Stadt-Land-Umschaltung des Warnsignals sowie der Durchsage gegeben.

Quelle: Jens Meyer

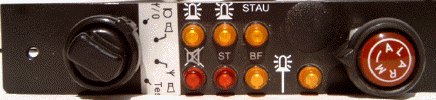

Bedienteil für analoge Sondersignalanlagen wie TOP-4, RTK 4-SL, RTK 5-SL mit zwei separat zu schaltenden Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal, Testton, Funkaufschaltung, Sprachdurchsage, Anschlussmöglichkeit für Funkgerät Fug 7b oder Fug 8b usw. Stadt-Land-Umschaltung ist hier nicht möglich, aber es gibt eine Kontrollleuchte für die auf die RTK zusätzlich aufzusteckende Rundumleuchte


zurück nach oben

Becker-Autoradio

Quelle: Jens Meyer
Bedienteil für analoge Ansteuerung der Becker-Sondersignalanlage SINFO-P mit drei Anhaltesignalgebern.
Mit Alarm-Zug-Dreh-Schalter für Kennleuchten und Sondersignal, Anhaltedisplays, Testton.
